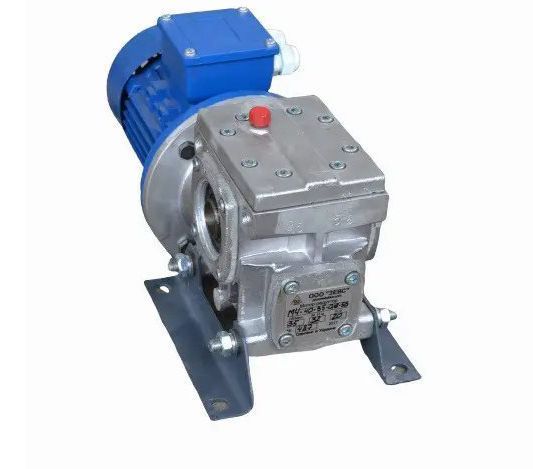

Мотор-редуктор черв'ячний одноступінчастий МЧ-40
Черв'ячний мотор-редуктор МЧ-40 є одноступінчастим і застосовується в багатьох галузях промисловості для передачі свого крутного моменту іншим механізмам.
Мотор-редуктор МЧ-40 має міжосьову відстань 40 мм і перехресне розташування осей. Розміщувати його можна як горизонтально, і вертикально. Середовище експлуатації неагресивне із запиленістю не перевищує 10мг/м3.
На сайті компанії «Промпривод» Ви можете швидко та легко купити мотор-редуктор МЧ-40. Для цього потрібно лише зателефонувати за вказаним на сайті номером або оформити заявку онлайн. Товар у нас тільки найвищої якості, а ціна від виробника. Гарантія якості обладнання 1 рік з моменту придбання. Для постійних клієнтів та оптових покупців діє гнучка система знижок. Доставка здійснюється по всій Україні одразу після внесення оплати.
Габаритні та приєднувальні розміри МЧ-40:
| Aw | A | B | B1 | B2 | B3 | B4 | H | H1 | H2 | L1 | L2 | L3 | d | L | D |
| не більше | |||||||||||||||
| 40 | 105 | 120 | 100 | 140 | 164 | 100 | 180 | 112 | 37 | 100 | 150 | 180 | 13 | 260 | 200 |
Габаритні розміри циліндричного вала МЧ-40:
| d | d1 | l | l1 | b | t |
| 23 | М5 | 112 | 72 | 6 | 20.8 |
Габаритні розміри порожнистого вала МЧ-40:
| d | d1 | l | l1 | b | t | D×m×H8 |
| 18k6 | 18 | 28 (40) | 15 | 6 | 20/5 | 22×1.5×Н8 |
Варіанти складання черв'ячного мотор-редуктора МЧ-40:
Варіанти розташування черв'ячної пари щодо валів у черв'ячному моторі редукторі МЧ-40:
Технічні характеристики черв'ячного мотор-редуктора МЧ-40:
| Швидкість обертання вихідного валу, об/хв | Момент крутіння на виході, Нм | Мотор | Маса пристрою, кг | Допустиме значення навантаження на вал, Н | |
| Потужність, кВт | Марка двигуна | ||||
| 9 | 25 | 0.25 | АІР71В8 | 26 | 300 |
| 12 | 25 | 0.18 | АІР63А6 | 24 | |
| 15 | 28 | 0.18 | АІР63А6 | 24 | |
| 18 | 25 | 0.12 | АІР56А4 | 20 | |
| 22 | 28 | 0.12 | АІР56А4 | 20 | |
| 28 | 32 | 0.18 | АІР56В4 | 20 | |
| 35 | 35 | 0.18 | АІР56В4 | 20 | |
| 45 | 29 | 0.18 | АІР56В4 | 20 | |
| 40 | 0.25 | АІР63А4 | 24 | ||
| 56 | 25 | 0.18 | АІР56В4 | 20 | |
| 30 | 0.25 | АІР63А4 | 24 | ||
| 71 | 20 | 0.18 | АІР56В4 | 20 | |
| 35 | 0.37 | АІР63В4 | 24 | ||
| 90 | 16 | 0.18 | АІР56В4 | 20 | |
| 33 | 0.37 | АІР63В4 | 24 | ||
| 112 | 28 | 0.37 | АІР63В4 | 24 | |
| 30 | 0.55 | АІР71А4 | 26 | ||
| 140 | 22 | 0.37 | АІР63В4 | 24 | |
| 32 | 0.55 | АІР71А4 | 26 | ||
| 180 | 18 | 0.37 | АІР63В4 | 24 | |
| 35 | 0.75 | АІР71В4 | 26 | ||
ПРИКЛАД УМОВНОГО ПОЗНАЧЕННЯ ПРИ ЗАМОВЛЕННІ
