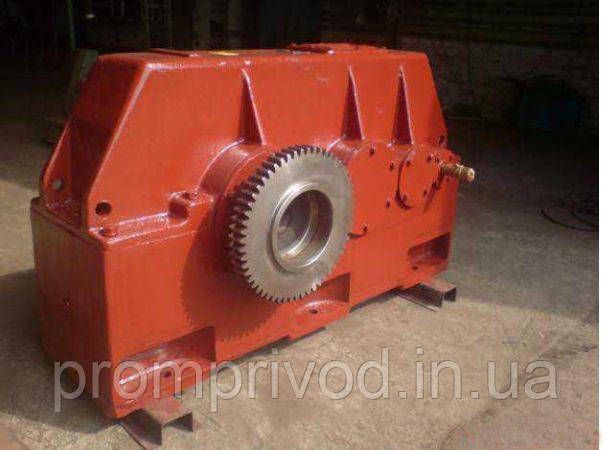

Редуктор 1Ц3У-355
Циліндричний триступеневий редуктор 1Ц3У-355 — це пристрій, у якого дуже великий спектр застосування. Завданням цього пристрою є зміна крутного моменту та його частоти.
Редуктор 1Ц3У-355 має паралельне розташування передач, які у разі збільшення швидкості зменшують крутний момент і, відповідно, навпаки. Вали можуть крутитися в будь-якому з напрямків. Робота цього пристрою може бути як постійною, так і з періодичними паузами.
Складник корпусу є чавун. Вгорі корпусу розташовується отвір для заливання в нього мастильних матеріалів.
Заявляючи товар у нас, Ви отримуєте низку переваг, як-от:
• висока якість товару, що замовляється,
• паспорт до пристрою,
• гарантію на 36 місяців,
• доставляння зручним для Вас способом,
• у будь-який регіон України.
Розміри редуктора 1Ц3У-355
|
Передавальне відношення |
31,5; 40; 50; 63; 80; 100; 125; 160; 200 |
|
|
Навантаження на вал, Н |
на швидкий вал |
1400 |
|
на тихохідний вал |
40000 |
|
|
на т/х вал із зубчастою муфтою |
50000 |
|
|
Мкр на тихенькохідному валу, Н.м |
14000 |
|
|
ККД |
0,97 |
|
|
Маса, кг |
760 |
|

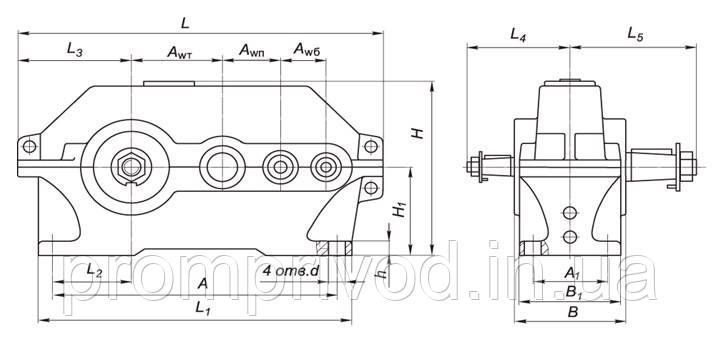

Розміри редуктора 1Ц3У-355 із зубчастим передаванням і трьома ступенями
|
Aw т |
Aw н |
Aw б |
B |
B 1 |
B 2 |
H |
H 1 |
h |
L |
L 1 |
L 2 |
L 3 |
L 4 |
L 5 |
d |
|
355 |
225 |
140 |
435 |
280 |
360 |
740 |
375 |
35 |
1260 |
475 |
250 |
400 |
290 |
440 |
28 |
Габарити валів циліндричного триступеневого горизонтального редуктора 1Ц3У-355, які виробляються у формі циліндра
|
Вал на вході |
Вал на виході |
||||||
|
d |
l |
b |
t |
d |
l |
b |
t |
|
35k6 |
80 |
10 |
38 |
125m6 |
210 |
32 |
132 |
Розміри вихідного вала циліндричного редуктора 1Ц3У-355, який виготовлений як напівмуфти
|
b |
d |
d 1 |
d 2 |
d 3 |
L |
l |
l 1 |
Зачеплення |
|
|
m |
z |
||||||||
|
35 |
294 |
130 |
110F8 |
140 |
310 |
12,5 |
65 |
7 |
40 |
Розміри для приєднання до тихохідного валу приладів керування
|
b |
d |
d 1 |
d 2 |
d 3 |
L |
|
5 |
125h9 |
75h9 |
55 |
М8х20 |
235 |
ВАРІАНТИ ЗБІРКИ РЕДУКТОРУ
