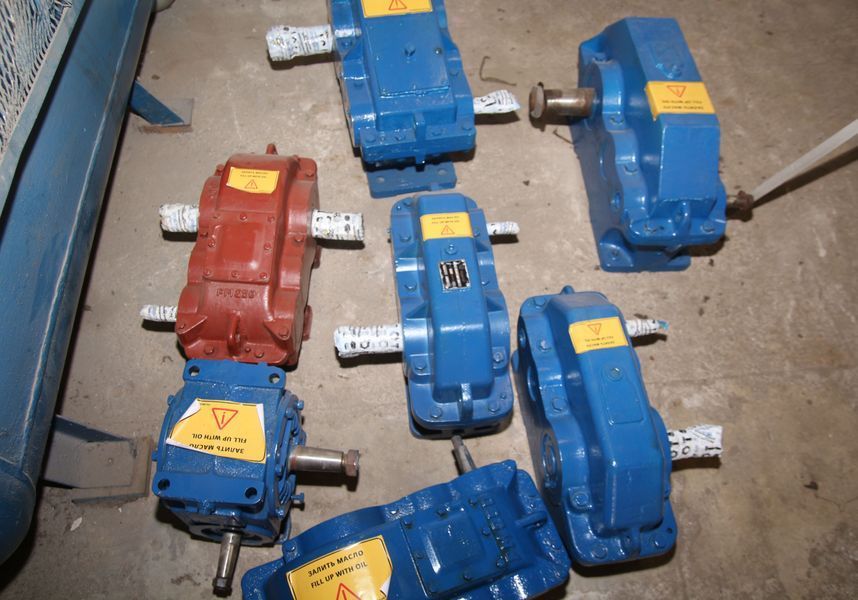

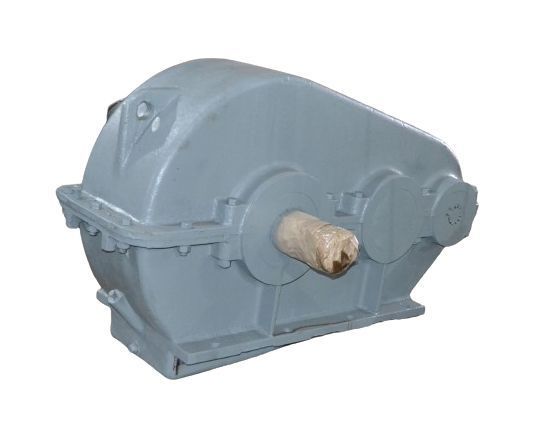

Редуктор РМ-750-40
РМ-750-40 - це горизонтальний двоступінчастий редуктор. Його широко застосовують у різних галузях машинобудування. Він використовується для зміни моменту, що крутить, і числа оборотів різних приводів.
Горизонтальний редуктор може працювати по 24 години на добу без зупинок та з різними режимами навантаження. Можливість використання в сильно запиленому середовищі робить РМ-750-40 затребуваним пристроєм.
Корпус виконаний у вигляді моноблока із чавуну. Є простим у застосуванні та надійним у роботі. Рівень ККД дорівнює 98%, що також дає значний плюс цьому редуктору.
Придбати редуктори РМ-750 Ви можете у нас на сайті компанії «Промпривод», отримавши при цьому:
- високу якість товару,
- ціну від виробника,
- гарантію 12 місяців,
- оригінальний паспорт до виробу,
- мінімальні терміни доставки до всіх регіонів України.
Схема та розміри редуктора РМ-750-50
| aw | awm | L | L1 | L2 | l | l1 | l2 | l3 | l4 | l5 |
| 750 | 450 | 1448 | 450 | 475 | 1025 | 620 | 275 | 230 | 491 | 525 |
| B | B1 | B2 | H | H1 | h | Ød | n отв. |
| 510 | 450 | 510 | 356 | 743 | 320 | 130 | 35 |
Технічні характеристики редуктора РМ-750-40
| Типорозмір | РМ-750 | |||
| Номінальне передавальне | 40,0 | |||
| Номінальний крутний момент | Ном. част. обер. швидкохід. валу, с-1(об/хв) | 10 (600) | Особливо легкий | 46694 |
| ПВ 15% | 24626 | |||
| ПВ 25% | 21428 | |||
| ПВ 40% | 18230 | |||
| ПВ 100% | 7036 | |||
| 12,5 (750) | Особливо легкий | 46054 | ||
| ПВ 15% | 24306 | |||
| ПВ 25% | 20980 | |||
| ПВ 40% | 17910 | |||
| ПВ 100% | 6703 | |||
| 16,6 (1000) | Особливо легкий | 44519 | ||
| ПВ 15% | 23795 | |||
| ПВ 25% | 20724 | |||
| ПВ 40% | 17654 | |||
| ПВ 100% | 6716 | |||
| 20,83 (1250) | Особливо легкий | 43905 | ||
| ПВ 15% | 22413 | |||
| ПВ 25% | 19650 | |||
| ПВ 40% | 16579 | |||
| ПВ 100% | 6755 | |||
| 25 (1500) | Особливо легкий | 42216 | ||
| ПВ 15% | 20213 | |||
| ПВ 25% | 17654 | |||
| ПВ 40% | 15096 | |||
| ПВ 100% | 6780 | |||
| Маса, кг, не більше | 1030 | |||
| Номінальна частота обертання швидкохідного валу, | Короткочасний допустимий момент, що крутить на тихохідному валу, Т, Н×м |
| 40,0 | |
| РМ-750 | |
| 10,0 (600) | 89000 |
| 12,5 (750) | 88000 |
| 16,6 (1000) | 85500 |
| 20,8 (1250) | 83000 |
| 25,0 (1500) | 81000 |
| Номінальна частота обертання швидкохідного валу, об/хв | РМ-750-40 | ||
| FБ max | FТ max | FM max | |
| 600 | 6,7 | 105,0 | 113,3 |
| 750 | 6,3 | 97,5 | 105,0 |
| 1000 | 5,5 | 88,5 | 96,1 |
| 1250 | 5,0 | 81,5 | 89,7 |
| 1500 | 4,6 | 79,0 | 89,2 |
Розміри кінців швидкохідних валів редуктора РМ-750-40
| Ød | Ød1 | Ød3 | Ød4 | l | l1 | b | h | t |
| 60 | 54,75 | М42´ З | 94 | 140 | 105 | 16 | 10 | 6 |
Розміри кінців тихохідних валів під муфти редуктора РМ-750-40
| Ød m6 | Ød1 | b | l | t |
| 110 | 130 | 28 | 165 | 120 |
Розміри кінців тихохідних валів у формі зубчастої напівмуфти редуктора РМ-750-40
.jpg "Размеры концов тихоходных валов в виде зубчатой полумуфты редуктора РМ-750")
| m | z | b | L | L1 | k | B | Ød F7 | Ød1 f9 |
| 6 | 56 | 40 | 75 | 16 | 32 | 68 | 170 | 260 |
Варіанти складання редуктора

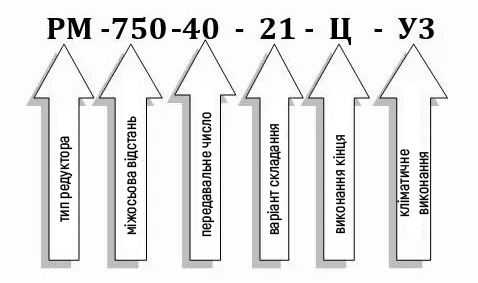

Умовне позначення редуктора РМ-750-40
