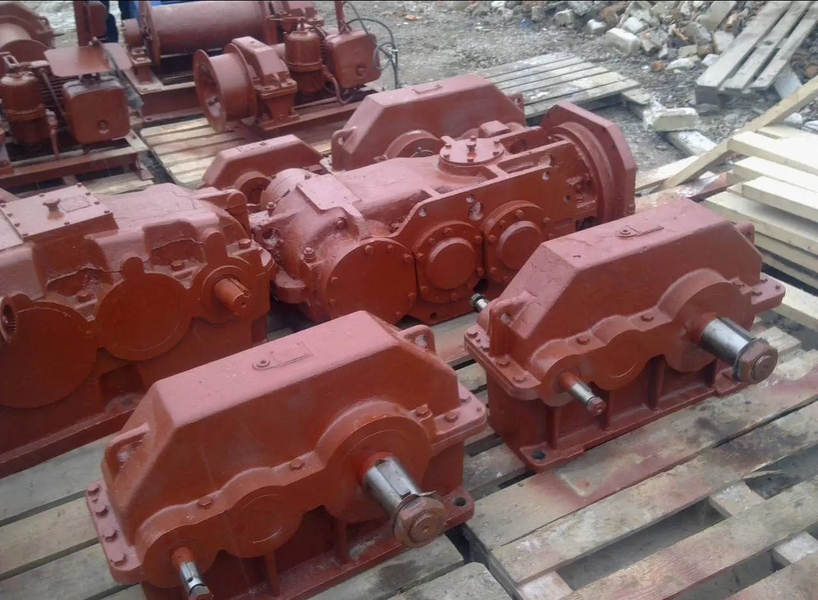

Редуктор РМ-850

Новий відгук або коментар

Увійти за допомогою

Оцініть товар

130 000 грн

Увійти для відображення накопичувальної знижки

Горизонтальний двоступінчастий мультиплікатор РМ-850 є пристроєм, за допомогою якого змінюють показники крутного моменту і числа обертів різних приводів. Широко застосовується у машинобудівних галузях різних напрямів.

Циліндричний редуктор РМ-850 має низку умов для його застосування:

експлуатація в помірному та тропічному кліматі при температурі від -40 до +50 градусів Цельсія,
можливість працювати протягом тривалого періоду як без зупинок, так і з періодичними паузами при різних типах навантаження,
максимальна швидкість, що подається на вхідний вал не більше 1500 об/хв,
робота валів у будь-якому напрямку чи реверсному режимі.

Корпус агрегату виконаний із чавуну та має захист від попадання в механізм пилу. Має високий показник ККД і є надійним та довговічним пристроєм.

Придбати редуктор РМ-850 можна на нашому сайті компанії «Промпривод». Для замовлення товару заповніть онлайн-форму або надішліть заявку на нашу електронну пошту. Для отримання більш детальної інформації можна зателефонувати нашим фахівцям на номер телефону, вказаний на сайті.

Купуючи товар у нас, Ви отримуєте:

високу якість,
ціну від виробника,
гарантію на 12 місяців,
паспорт до виробу.

Доставка по Україні проводиться будь-яким зручним для Вас способом, точно в заздалегідь обумовлені терміни.

Схема габаритних і приєднувальних розмірів редуктора РМ-850

a_w	a_wm	L	L₁	L₂	l	l₁	l₂	l₃	l₄	l₅
850	500	1632	510	550	1100	610	300	205	546	530

B	B₁	B₂	H	H₁	h	Ød	n отв.
580	520	580	408	875	400	105	35

Технічні характеристики редуктора РМ-850

Типорозмір				РМ-850
Номінальне передавальне відношення, i				50,0	40,0	31,5	22,4	20,0	16,0	12,5	10,0	8,0
Номінальний крутний момент на тихохідному валу, Т, Н×м	Ном. част. обер. швидкохід. вала, с^-1(об/хв)	10 (600)	Особливо легкий	65739	65883	62197	62809	62317	58936	57362	56034	55041
			ПВ 15%	34029	33901	36616	34935	35237	36114	34619	33291	31714
			ПВ 25%	29776	29423	31600	30475	30669	31349	30191	29006	27520
			ПВ 40%	25135	24946	27086	25644	26102	26584	25561	24556	23327
			ПВ 100%	10131	9403	10032	10220	10114	10784	10768	10877	10877
		12,5 (750)	Особливо легкий	65584	64987	62999	62437	61339	58184	56356	54716	51895
			ПВ 15%	34029	33773	35312	34489	34193	34910	32203	31115	26904
			ПВ 25%	29389	29168	30898	30029	29756	30296	28017	27028	24113
			ПВ 40%	25058	24818	26082	25570	25318	24076	23830	22941	20444
			ПВ 100%	9404	9160	10032	9960	10049	10834	10788	9888	3565
		16,6 (1000)	Особливо легкий	64965	64092	61695	60207	59707	55676	54343	-	-
			ПВ 15%	33875	33005	34609	33003	31713	29042	28500	-	-
			ПВ 25%	29234	28784	30095	28766	27602	25280	24756	-	-
			ПВ 40%	25058	24562	25581	24529	23491	21518	21013	-	-
			ПВ 100%	9884	9211	9931	10035	9984	10834	9903	-	-
		20,83 (1250)	Особливо легкий	64223	62941	60190	58869	57945	-	-	-	-
			ПВ 15%	33039	32238	30577	30683	30695	-	-	-	-
			ПВ 25%	28956	27939	26724	26759	26780	-	-	-	-
			ПВ 40%	24501	23641	22872	22834	22708	-	-	-	-
			ПВ 100%	9132	9211	9992	9990	10023	-	-	-	-
		25 (1500)	Особливо легкий	63418	61405	60190	57234	-	-	-	-	-
			ПВ 15%	31864	31214	27487	27651	-	-	-	-	-
			ПВ 25%	27842	27121	23875	24083	-	-	-	-	-
			ПВ 40%	23511	23027	20264	20515	-	-	-	-	-
			ПВ 100%	9157	9083	10032	10109	-	-	-	-	-
Маса, кг, не більше				1230

Номінальна частота обертання швидкохідного вала, с^-1(об/хв)	Короткочасний допустимий момент, що крутить на тихохідному валу, Т, Н×м
	50,0	40,0	31,5	22,4	20,0	16,0	12,5	10,0	8,0
РМ-850
10,0 (600)	122800	122000	116800	113400	111400	104800	101600	89000	76800
12,5 (750)	121800	120000	115200	109400	10800	101200	92600	81000	69000
16,6 (1000)	118400	116400	110400	105600	103000	95600	90000	-	-
20,8 (1250)	116400	113400	106400	101000	98200	-	-	-	-
25,0 (1500)	113200	110400	103000	96800	-	-	-	-	-

Номінальна частота обертання швидкохідного вала, об/хв	РМ-850
Номінальна частота обертання швидкохідного вала, об/хв	F_Бmax	F_Тmax	F_Mmax
600	14,0	150	163,2
750	13,0	137	152,2
1000	11,5	124	137,8
1250	10,5	119	127,8
1500	9,9	111	124,4

Розміри кінців швидкохідних валів редуктора РМ-850

Размеры концов быстроходных валов редуктора РМ-850

Ød	Ød₁	Ød₃	Ød₄	l	l₁	b	h	t
90	83,50	М64×4	130	170	130	22	14	9

Розміри кінців тихохідних валів під муфти редуктора РМ-850

Размеры концов тихоходных валов под муфты редуктора РМ-850

Ød m6	Ød₁	b	l	t
130	150	32	200	141

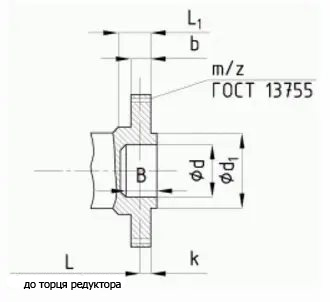

Розміри кінців тихохідних валів у формі зубчастої напівмуфти редуктора РМ-850

Размеры концов тихоходных валов в виде зубчатой полумуфты редуктора РМ-850

m	z	b	L	L₁	k	B	Ød F7	Ød₁f9
8	54	50	73	22	40	78	190	260

Варіанти складання редуктора

Варианты сборки редуктора РМ-500

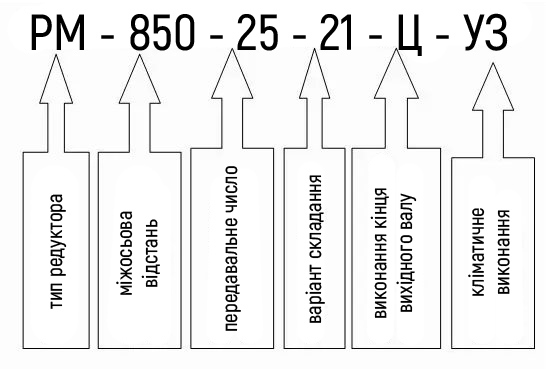

Умовне позначення редуктора РМ-850

Міжосьова відстань	850 мм
Гарантія	1 рік
Вага	1230 кг
Країна виробник	Україна
Діаметр осі валу	за погодженням
Тип	Редуктор
Електродвигун	вітчизняний
Колір	синій, червоний, сірий
Тип редуктора	Циліндричний
Термообробка зуб'їв	так
Розташування валів редуктора	Горизонтальне
Матеріал виготовлення валів	сталь 45 та 40Х
Кількість робочих ступенів	2
Типи валів	конічний, циліндричний, у вигляді зубчастої муфти
Стан	Нове
