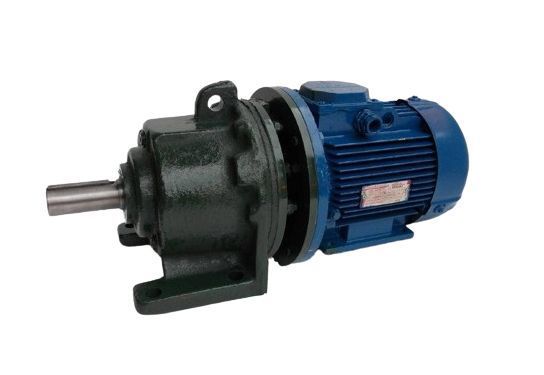

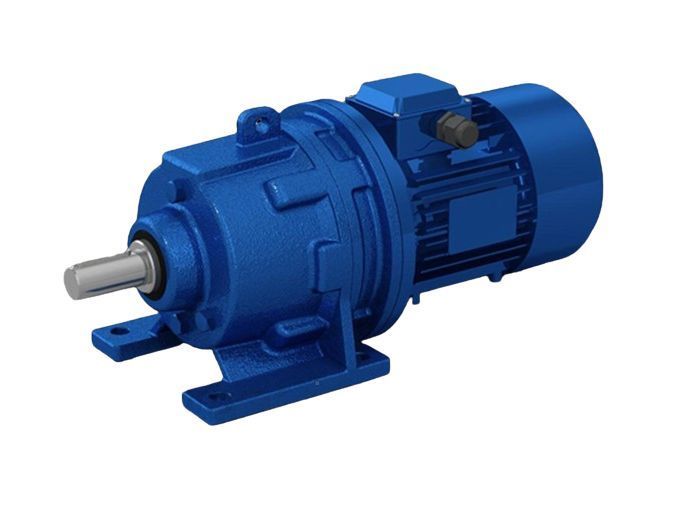

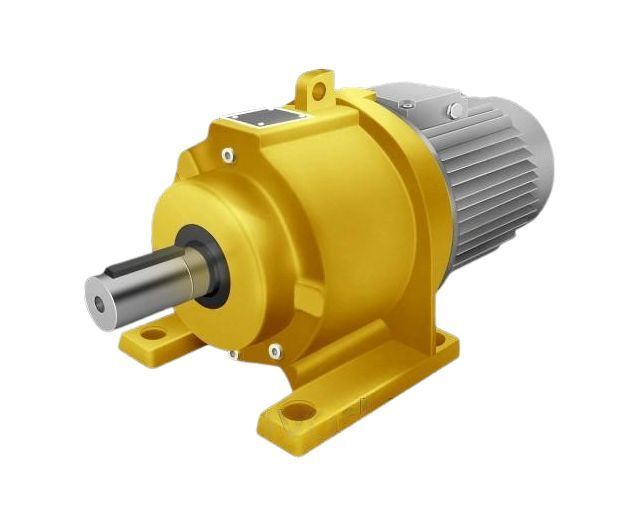

Мотор-редуктор 3МП-125

Мотор-редуктор 3МП-125

3МП-125 (ранее обозначался как мотор-редуктор 1МПЗ2-125) мотор-редуктор планетарный, предназначен для снижения частоты вращения и передачи крутящего момента механизмам общемашиностроительного назначения, (исключая механизмы для подъема груза).

Уловия применения редукторов:

• режим работы продолжительный, с продолжительностью работы 24 ч/сут;
• нагрузка постоянная и переменная (в пределах номинального крутящего момента) одного направления и реверсивная;
• высота над уровнем моря до 1000 м;
• внешняя среда неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10мг/м³
• климатическое исполнение У(N) умеренный климат, категория размещения 3 эксплуатация в помещениях, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе, рабочая температура окружающей среды от -45С до +40С, или Т (тропический климат), категория размещения 2 -эксплуатация под навесом или в помещении, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе, рабочая температура окружающей среды от -10С до +45С.

Для комплектации мотор-редукторов применяются асинхронные двигатели серии 4АМ, серии АИР или серии АИ. По согласованию с изготовителем допускается комплектация мотор-редукторов двигателями сельскохозяйственного исполнения 4АСУ1 и другими специальными двигателями (морского, взрывобезопасного исполнения, постоянного тока, пониженного напряжения).

Основные технические характеристики мотор-редуктора 3МП-125:

Габаритные и присоединительные размеры мотор-редуктора 3МП-125

(исполнение на лапах)

Габаритные и присоединительные размеры мотор-редуктора 3МП-125

(фланцевое исполнение)

Присоединительные размеры цилиндрических валов мотор-редуктора 3МП

Присоединительные размеры конических валов мотор-редуктора 3МП

Присоединительные размеры полых валов мотор-редуктора 3МП

Мотор-редуктор 3МП-125: варианты сборки

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ

Мотор-редуктор ЗМП-125-56-320 УЗ, 380 В, где:

3МП - тип моторредуктора;

125 - радиус расположения сателлитов, мм;

56 - номинальная частота вращения выходного вала, об/мин;

G320 - конструктивное исполнение по способу монтажа;

У3 - климатическое исполнение по ГОСТ 15150-69;

380 - напряжение сети.

Отметим, что по желанию заказчика мы можем укомплектовать мотор-редуктор ЗМП-125 (1МПЗ2) электродвигателем с встроенным электромагнитным тормозом и электродвигателяем взрывозащищенного исполнения.
