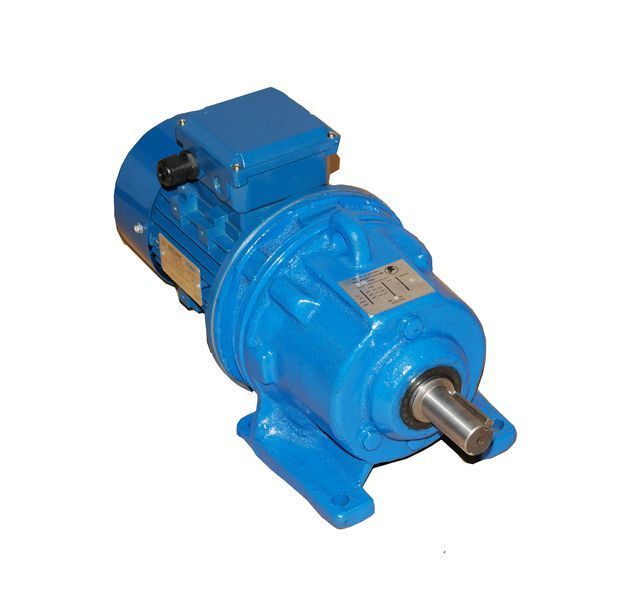

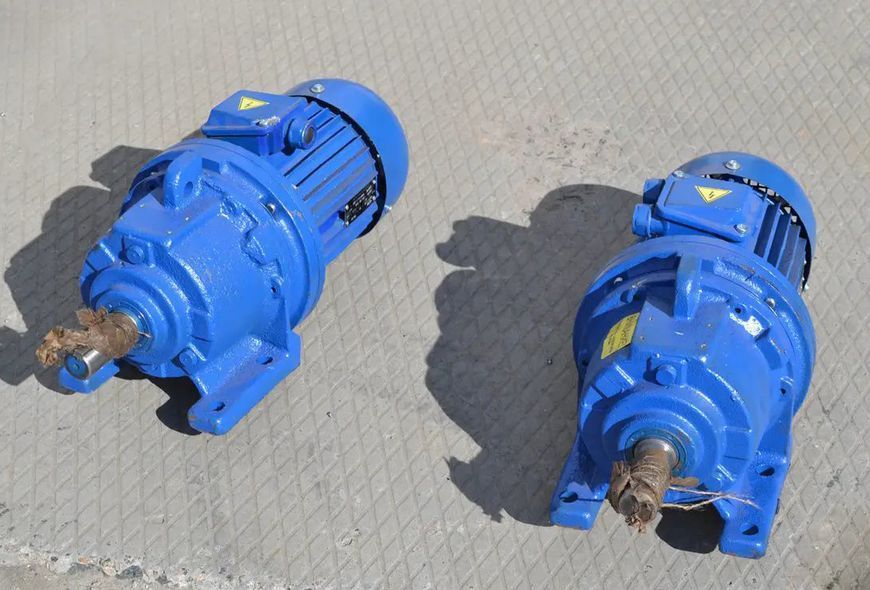

Мотор редуктор 3МП-50 2 ступени 18 об/мин
Мотор редуктор 3МП-50 2 ступени 18 об/мин предназначен для эксплуатации в условиях тяжелого производства. У 3МП данной модели две рабочие ступени. Помимо редуктора зубчатого типа с планетарной передачей, у него еще установлен асинхронный электродвигатель АИР100L8. Монтировать механизм можно на бетономешалки, оросительные системы, котельные, прессы, поилки для птиц, дозаторы, элеваторы.
Использовать общепромышленный преобразователь разрешено в условиях умеренного и тропического климатов. Помещение, где будет установлен редуктор, должно быть взрывобезопасным и не иметь агрессивной внешней среды.
Купить мотор редуктор 3МП-50 2 ступени 18 об/мин можно на сайте нашей компании «Промпривод». В ассортименте каталога представлены только новые преобразователи, качество которых, соответствует ГОСТ. Перед отправкой механизмы тщательно тестируются в отделе технического контроля. Отгрузка выполняется в строго оговоренные сроки по всей территории Украины.
Условия использования мотор-редуктора 3МП 50
| Характеристика | Значение |
| Тип нагрузки | Переменный, постоянный |
| Направление вращения тихоходного вала | Однонаправленное или реверсивное |
| Режим работы | Длительный или с периодическими остановками |
| Климатическое исполнение | У, Т, категория размещения 2,3 |
| Температурный диапазон | От -45 до +45˚С |
| Внешняя среда | Неагрессивная, невзрывоопасная, с содержанием непроводящей пыли до 10мг/м3 |
Основные технические характеристики мотор-редуктора 3МП 50 (18 об/мин, АИР100L8)
| Частота вращения выходного вала об/мин | Количество ступеней | КПД мотор-редуктора не менее % | Масса редуктора кг | Допускаемая радиально-консольная нагрузка на выходном валу, Н | Комплектующий электродвигатель | |
| Марка | Мощность кВт | |||||
| 18 | 2 | 75% | 77 | 6850 | АИР100L8 | 1,5 |
Конструкция и габаритные размеры мотор-редуктора 3МП 50 (18 об/мин, АИР100L8)
Габаритные и присоединительные размеры мотор-редуктора 3МП 50 (исполнение - на лапах)
| Обозначение мотор-редуктора | Частота вращения выходного вала об/мин | L | B | H | L1 | L2 | B1 | B2 | H1 | H2 | H3 | d1 |
| Не более | ||||||||||||
| 3МП-50 | 18 | 637 | 270 | 295 | 145 | 210 | 220 | 266 | 132 | 22 | - | 22 |
Конструкция и габаритные размеры мотор-редуктора 3МП 50 (18 об/мин, АИР100L8)
Габаритные и присоединительные размеры мотор-редуктора 3МП 50 (исполнение - фланец)
| Обозначение мотор-редуктора | Частота вращения выходного вала об/мин | L | B | L3 | L4 | L5 | D | D1 | D2 | d2 | n |
| Не более | |||||||||||
| 3МП-50 | 18 | 637 | 270 | 8 | 18 | 124 | 250 | 180 | 215 | 17 | 6 |
Присоединительные размеры цилиндрических валов мотор-редуктора 3МП
| Мотор-редуктор | d | l | b | t |
| 3МП-50 | 45k6 | 110 | 14 | 48,5 |
Присоединительные размеры конических валов мотор-редуктора 3МП
| Мотор-редуктор | d | d1 | l | l1 | b | t |
| 3МП-50 | 45 | М30х2,0 | 110 | 82 | 12 | 23,45 |
Присоединительные размеры полых валов мотор-редуктора 3МП
| Мотор-редуктор | d | l | b | t |
| 3МП-50 | 40Н7 | 80 | 12 | 43,3 |
