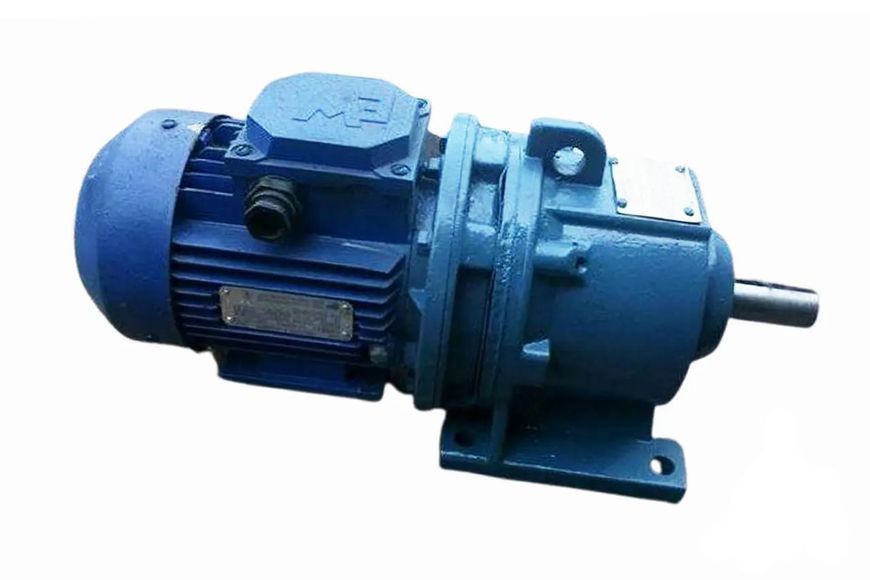

Мотор-редуктор 3МП-50 (2 ступени, 56 об/мин)
Мотор-редуктор 3МП-50 (2 ступени, 56 об/мин) – механизм, который входит в приводы различных промышленных машин и оборудования. Его функция – снижение скорости ведомого вала и пропорциональное повышение крутящего момента.
Преобразователь состоит из двух рабочих элементов:
- механический редуктор с двухступенчатой планетарной передачей и межосевым расстоянием 40 мм;
- асинхронный электродвигатель АИР100L4 (фланцевый, закрытый, обдуваемый) мощностью 4 кВт.
Корпус мотор-редуктора 3МП-50 изготавливается из чугуна. Этот материал отличается повышенной прочностью, обеспечивает надежную защиту внутреннего механизма и гарантирует его длительную службу.
Передаточные механизмы планетарного типа выигрывают у других аналогичных устройств за счет высокой производительности и возможности получать большие передаточные числа. Использование планетарной передачи позволило сделать преобразователи компактными. Дополнительное преимущество – возможность монтажа на лапы или при помощи фланцевого соединения.
Условия использования мотор-редукторов 3МП-50
| Характеристика | Значение |
| Тип нагрузки | Переменный, постоянный |
| Режим работы | Длительный, с периодическими остановками |
| Направление вращения тихоходного вала | Однонаправленное, реверсивное |
| Температурный диапазон | От -45 до +45 градусов |
| Климатическое исполнение | У, Т, категория размещения 2, 3 |
| Внешняя среда | Невзрывоопасная, неагрессивная, содержание непроводящей пыли не превышает 10 мг/м3 |
Основные технические характеристики мотор-редуктора 3МП-50 (2 ступени, 56 об/мин)
| Характеристика | Значение |
| Номинальная частота вращения выходного вала, об/мин | 56 |
| Номинальный крутящий момент на выходном валу, Н.м | 680 |
| Комплектующий электродвигатель, марка | АИР100L4 |
| Мощность электродвигателя, кВт | 4 |
| Допускаемая радиально-консольная нагрузка на выходном валу, Н | 6420 |
| КПД редукторной части, % | 97 |
| Масса редукторной части, кг | 76 |
У вас есть возможность купить мотор-редуктор 3МП-50 (двухступенчатый, 56 об/мин) по цене, которая на 3-10% ниже среднерыночной, а также получить скидку на оптовый заказ. Сотрудничество с компанией «Промпривод» дает и другие преимущества: гарантия на 12 месяцев, телефонные консультации менеджеров, своевременная отгрузка, быстрая доставка по Украине.
Габаритные и присоединительные размеры мотор-редукторов 3МП-50 (исполнение - на лапах)
| Обозначение мотор-редуктора | Частота вращения выходного вала, об/мин | L | B | H | L 1 | L 2 | B 1 | B 2 | H 1 | H 2 | H 3 | d1 |
| Не более | ||||||||||||
| 3МП-50 | 18…90 | 682 | 270 | 295 | 145 | 210 | 220 | 266 | 132 | 22 | - | 22 |
Габаритные и присоединительные размеры мотор-редукторов 3МП-50 (исполнение - фланец)
| Обозначение мотор-редуктора | Частота вращения выходного вала, об/мин | L | B | L 3 | L 4 | L 5 | D | D 1 | D 2 | d 2 | n |
| Не более | |||||||||||
| 3МП-50 | 18…90 | 682 | 270 | 8 | 18 | 124 | 250 | 180 | 215 | 17 | 6 |
Присоединительные размеры цилиндрических валов мотор-редуктора 3МП-50
| Мотор-редуктор | d | l | b | t |
| 3МП-50 | 45k6 | 110 | 14 | 48,5 |
Присоединительные размеры конических валов мотор-редуктора 3МП-50
| Мотор-редуктор | d | D1 | 1 | 11 | b | t |
| 3МП-50 | 45 | М30х2,0 | 110 | 82 | 12 | 23,45 |
Присоединительные размеры полых валов мотор-редуктора 3МП-50
| Мотор-редуктор | d | 1 | b | t |
| 3МП-50 | 40Н7 | 80 | 12 | 43,3 |
