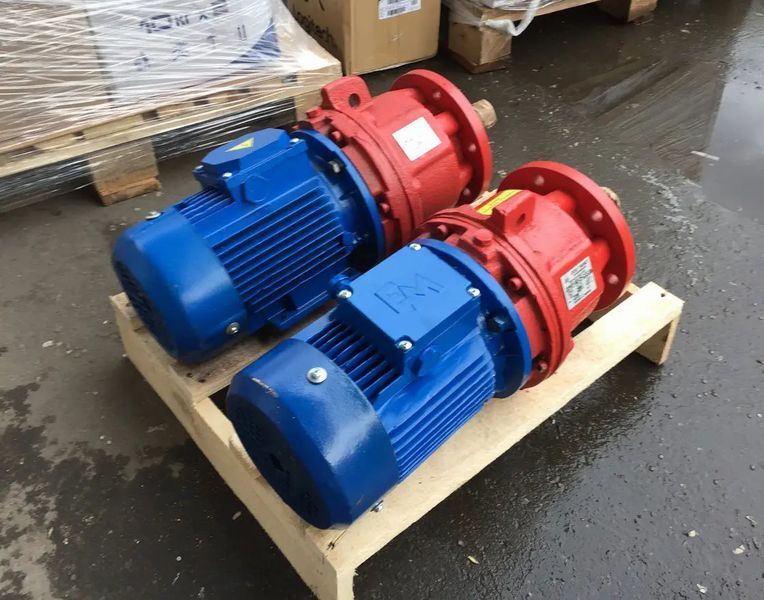

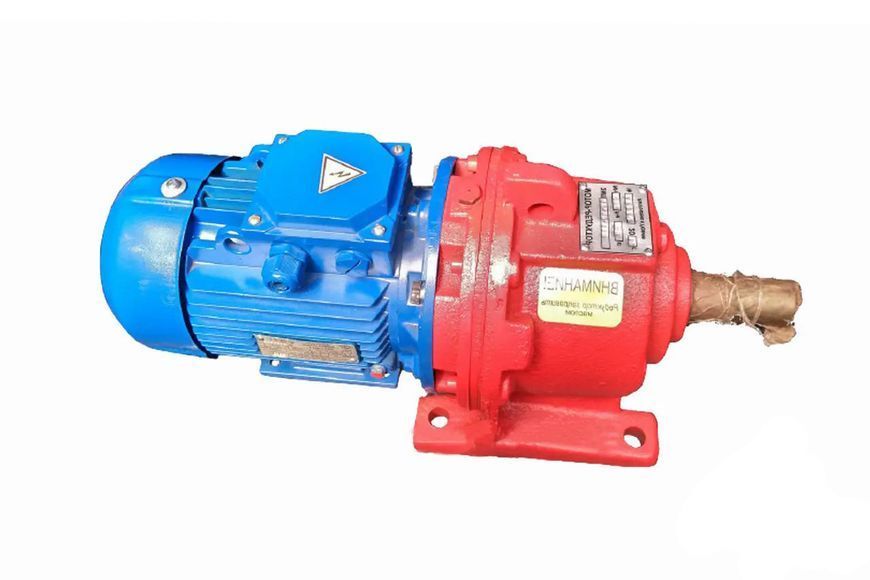

Мотор-редуктор 3МП-50 (2 ступени, 71 об/мин)
На планетарный мотор-редуктор 3МП-50 (2 ступени, 71 об/мин) большой спрос в сфере промышленности и сельского хозяйства. Это устройство устанавливается в приводы тихоходного оборудования для повышения и передачи крутящего момента.
Преобразователи могут использоваться в станках, буровых установках, элеваторах, оросительных системах, конвейерах, транспортерных лентах и т.д., за исключением грузоподъемных механизмов.
Планетарный мотор-редуктор 3МП-50 на 71 об/мин объединяет в моноблоке механический двухступенчатый редуктор и электродвигатель АИР100S2 мощностью 4 кВт. Планетарная передача редуктора состоит из таких элементов:
- коронная шестерня – внешнее зубчатое колесо;
- солнечная шестерня – центральное колесо;
- сателлиты – расположены между коронной и солнечной шестернями, постоянно взаимодействую с ними;
- водило – подвижный элемент, на котором зафиксированы оси сателлитов.
Каждая ступень передачи состоит из трех сателлитов, между которыми равномерно распределяется передаваемая мощность. Корпус устройства изготовлен из литого чугуна, который хорошо переносит ударные нагрузки.
Условия использования мотор-редукторов 3МП-50
| Характеристика | Значение |
| Тип нагрузки | Переменный, постоянный |
| Режим работы | Длительный, с периодическими остановками |
| Направление вращения тихоходного вала | Однонаправленное, реверсивное |
| Температурный диапазон | От -45 до +45 градусов |
| Климатическое исполнение | У, Т, категория размещения 2, 3 |
| Внешняя среда | Невзрывоопасная, неагрессивная, содержание непроводящей пыли не превышает 10 мг/м3 |
Основные технические характеристики двухступенчатого мотор-редуктора 3МП-50 71 об/мин:
| Характеристика | Значение |
| Номинальная частота вращения выходного вала, об/мин | 71 |
| Номинальный крутящий момент на выходном валу, Н.м | 530 |
| Комплектующий электродвигатель, марка | АИР100S2 |
| Мощность электродвигателя, кВт | 4 |
| Допускаемая радиально-консольная нагрузка на выходном валу, Н | 6420 |
| КПД редукторной части, % | 97 |
| Масса редукторной части, кг | 74 |
Сотрудничество с компанией «Промпривод» – это возможность купить мотор-редуктор 3МП-50 (2 ступени, 71 об/мин) на 3-10% дешевле его рыночной стоимости. Оптовые заказчики получают скидки. Гарантия на оборудования предоставляется на 12 месяцев. Мы своевременно отгружаем продукцию и отправляем ее во все регионы Украины.
Габаритные и присоединительные размеры мотор-редукторов 3МП-50 (исполнение - на лапах)
| Обозначение мотор-редуктора | Частота вращения выходного вала, об/мин | L | B | H | L 1 | L 2 | B 1 | B 2 | H 1 | H 2 | H 3 | d1 |
| Не более | ||||||||||||
| 3МП-50 | 18…90 | 682 | 270 | 295 | 145 | 210 | 220 | 266 | 132 | 22 | - | 22 |
Габаритные и присоединительные размеры мотор-редукторов 3МП-50 (исполнение - фланец)
| Обозначение мотор-редуктора | Частота вращения выходного вала, об/мин | L | B | L 3 | L 4 | L 5 | D | D 1 | D 2 | d 2 | n |
| Не более | |||||||||||
| 3МП-50 | 18…90 | 682 | 270 | 8 | 18 | 124 | 250 | 180 | 215 | 17 | 6 |
Присоединительные размеры цилиндрических валов мотор-редуктора 3МП-50
| Мотор-редуктор | d | l | b | t |
| 3МП-50 | 45k6 | 110 | 14 | 48,5 |
Присоединительные размеры конических валов мотор-редуктора 3МП-50
| Мотор-редуктор | d | D1 | 1 | 11 | b | t |
| 3МП-50 | 45 | М30х2,0 | 110 | 82 | 12 | 23,45 |
Присоединительные размеры полых валов мотор-редуктора 3МП-50
| Мотор-редуктор | d | 1 | b | t |
| 3МП-50 | 40Н7 | 80 | 12 | 43,3 |
