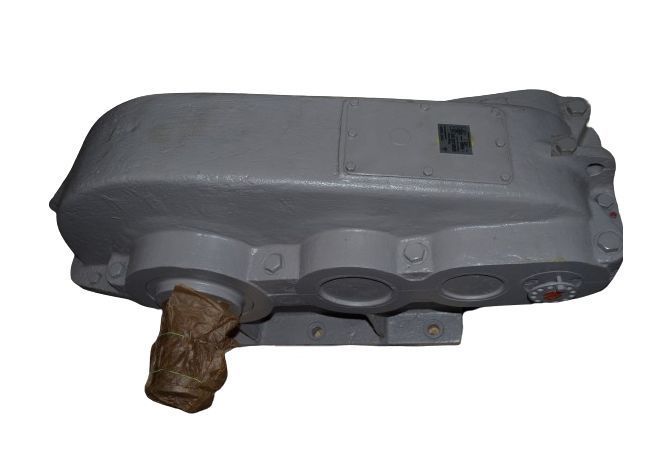

Цилиндрический редуктор ЦТНД-400-80
Цилиндрический редуктор ЦТНД-400-80 относится к горизонтальным устройствам. Его применяют в большей степени в конструкциях шахтного оборудования, но возможно использование и в других направлениях промышленности.
Целью данного редуктора является изменение параметров вращения приводов. Максимальная скорость, подаваемая на входной вал не должна превышать 1500 об/мин.
Корпус редуктора ЦТНД-400-80 выполняется из чугуна, но возможно исполнение и из другого металла.
Компания производитель «Промпривод» предлагает Вам купить редуктор ЦТНД-400-80 по самой выгодной цене. Мы производим только качественный товар, что подтверждается гарантией на 12 месяцев. К каждому редуктору прилагается оригинальный паспорт. Позвонив по указанному на сайте номеру, наши специалисты окажут Вам квалифицированную помощь и помогут подобрать нужный редуктор.
Наша компания производит доставку по всей территории Украины в максимально короткие сроки, любым удобным Вам способом.
Технические характеристики редуктора ЦТНД-400-80
| Наименование технических характеристик | Типоразмер редуктора | |
| ЦТНД-400 | ||
| Передаточные числа | 80 | |
| Допускаемая радиальная консольная нагрузка на тихоходном валу, Н | 32600 | |
| Номинальный крутящий момент на тихоходном валу, Н.м | 17000 | |
| КПД | 0,96 | |
| Масса, кг | 911 | |
Схема габаритных и присоединительных размеров редуктора ЦТНД-400-80
| Редуктор | Aw т | Aw с | A | A 1 | B | H | H 1 | L | L 1 | L 2 | L 3 | L 4 | d | п |
| ЦТНД-400 | 400 | 810 | 720 | 340 | 430 | 820 | 425 | 1385 | 860 | 170 | 307 | 455 | 33 | 8 |
Присоединительные размеры цилиндрических валов редуктора ЦТНД-400-80
| быстроходный вал | ||||
| Редуктор | d | l | b | t |
| ЦТНД-400 | 40 | 82 | 12 | 43 |
| тихоходный вал | ||||
| Редуктор | d | l | b | t |
| ЦТНД-400 | 140 | 200 | 36 | 148 |
Варианты сборки редуктора ЦТНД-400-80

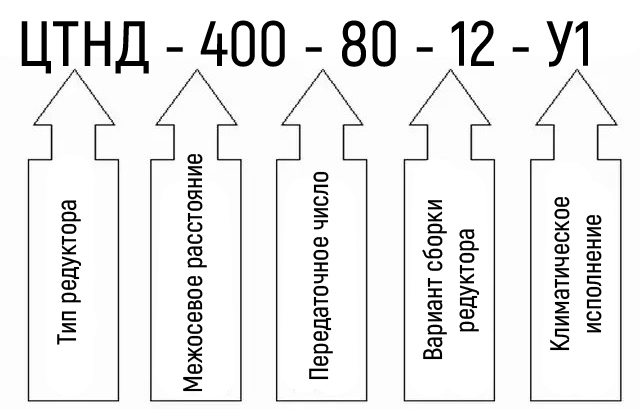

Схема условных обозначений редуктора ЦТНД-400-80
