Цилиндрический редуктор ЦУ-250-5
Для того, чтобы увеличить крутящий момент и уменьшить частоту вращения в общем машиностроении и других отраслях производства необходимо использовать редукторы ЦУ-250-5.
Данный вид редукторов имеет вид одноступенчатого механизма с параллельным расположением валов, который размещается в чугунном корпусе. Устанавливается в помещениях с температурой окружающей среды от -40˚С до +40˚С.
Конструкция редуктора ЦУ-250
Технические характеристики редуктора ЦУ-250-5
| Характеристика | Значение | |
| Передаточное число | 5 | |
| Допускаемая радиальная консольная нагрузка, Н | на быстроходном валу | 4000 |
| на тихоходном валу | 9000 | |
| Номинальный крутящий момент на тихоходном валу, Н.м | 5000 | |
| КПД | 0.98 | |
| Масса, кг | 250 | |
Габаритные и присоединительные размеры редуктора ЦУ-250
| Редуктор | Aw | A | A1 | В | В1 | Н | Н1 | h | L | L1 |
| ЦУ-250-5 | 250 | 545 | 185 | 265 | 250 | 530 | 265 | 40 | 710 | 615 |
Присоединительные размеры выходных валов редуктора ЦУ
Характеристики быстроходного вала
| Редуктор | d | d1 | l | l1 | b | t |
| ЦУ-250 | 70 | М48х3.0 | 140 | 105 | 18 | 36.38 |
Характеристики тихоходного вала
| Редуктор | d | d1 | l | l1 | b | t |
| ЦУ-250 | 90 | М64х4.0 | 170 | 130 | 22 | 46.75 |
Варианты сборки редуктора ЦУ

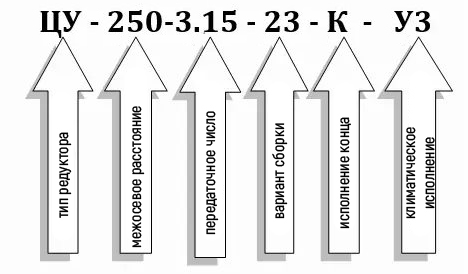

Пример условного обозначения редуктора ЦУ-250
Чтобы купить редуктор ЦУ нужно заполнить форму заявки на странице товара, а также позвонить по телефонам, указанным на сайте. Для постоянных клиентов присутствует гибкая система скидок. Компания «Промпривод» предлагает широкий ассортимент запасных частей для редукторов различных типов. Перед отправкой каждый редуктор проходит проверку в отделе технического контроля. Осуществляем быструю и своевременную доставку редукторов по всем регионам Украины.
