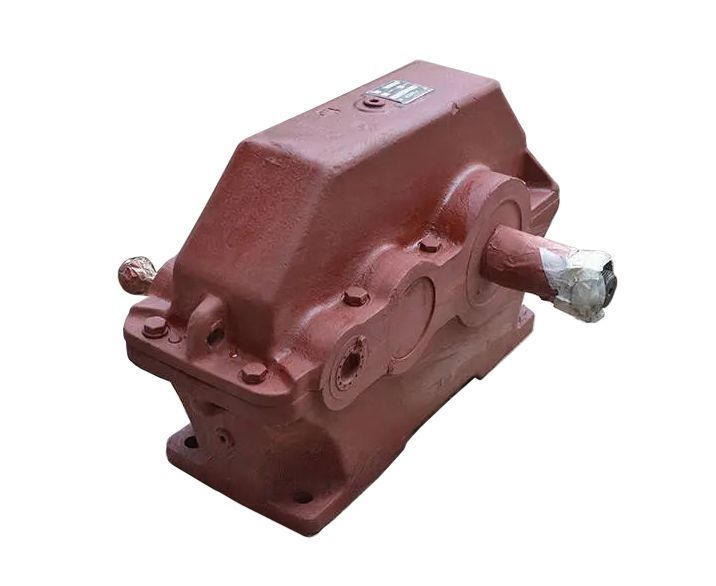

Редукторы типа Ц2У сборки 12
Узкий двухступенчатых цилиндрический преобразователь Ц2У механических величин, таких как скорость вращения вала и момент кручения, может иметь разнообразные варианты сборки, одним из которых становится сборка 12.
Глядя на условное обозначение этого вида размещения валов, можно заметить, что они располагаются в горизонтальной плоскости, могут быть собраны в виде зубчатой муфты и допускают наличие цилиндрического типа передачи.
Редуктор типа Ц2У относится к общепромышленным, может быть установлен как на производственном, так и на хозяйственном оборудовании в горизонтальном положении в стандартных по ГОСТ 15150-69 климатических исполнениях.
Подобрать подходящий редуктор вам помогут менеджеры компании «Промпривод». Мы предоставляем покупателям прозрачную информацию обо всех возможностях и особенностях покупаемых агрегатов, также даем возможность получить скидку при оптовом заказе и получить сою покупку в любом населенном пункте страны в оптимальные сроки.
Условное обозначение варианта сборки 12
Конструкция редуктора Ц2У
Основные технические характеристики
| Наименование технических характеристик | Типоразмер редуктора | |||||
| Ц2У-100 | Ц2У-125 | Ц2У-160 | Ц2У-200 | Ц2У-250 | ||
| Передаточные числа | 8; 10; 12,5; 16; 20; 25; 31,5; 40 | |||||
| Допускаемая радиальная консольная | на быстроходном валу | 500 | 750 | 1000 | 2240 | 3150 |
| на тихоходном валу | 4500 | 6300 | 9000 | 12500 | 18000 | |
| Номинальный крутящий моментна тихоходном валу, Н.м | 315 | 630 | 1250 | 2500 | 5000 | |
| КПД | 0,97 | |||||
| Масса, кг | 20 | 32 | 95 | 170 | 320 | |
Условное обозначение редуктора
Ц2У-250-31,5-12-У3:
Ц2У - тип редуктора;
250 - межосевое расстояние тихоходной ступени, мм;
31,5 - передаточное число;
12 - схема сборки;
У3 - климатическое исполнение и категория размещения по ГОСТ 15150-69.
