Редукторы типа Ц3У сборки 12
Узкий цилиндрический трехступенчатый преобразователь Ц3У характеризуется таким параметром, как вариант сборки. При необходимости вывода концов тихоходного и быстроходного валов в противоположном горизонтальном положении следует заказать редуктор сборки 12, обозначение которой можно увидеть на представленном ниже чертеже.
Данный механизм предназначен для уменьшения поступающих на него частотных характеристик вращения вала и увеличения момента кручения, передающегося исполнительному механизму.
Подобрать подходящий редуктор вам помогут менеджеры компании «Промпривод». Мы предоставляет покупателям прозрачную информацию обо всех возможностях и особенностях покупаемых агрегатов, также даем возможность получить скидку при оптовом заказе и получить сою покупку в любом населенном пункте страны в оптимальные сроки.
Условное обозначение варианта сборки 12

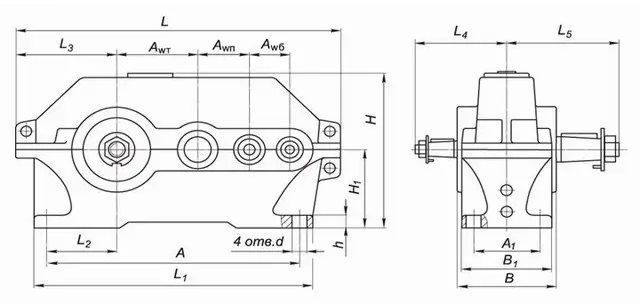

Конструкция редуктора Ц3У
Основные технические характеристики
| Параметр | Типоразмер Ц3У | ||||
| редуктор Ц3У-160 | редуктор Ц3У-200 | редуктор Ц3У-250 | |||
| Номинальные передаточные числа | 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200 | 16; 20; 25; 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200 | |||
| Номинальный крутящий момент на выходном | непрерывный (Н) ПВ=100% | 1250 | 2500 | 5000 | |
| Номинальный крутящий момент | тяжелый (Т) ПВ=40% | 1600 | 3150 | 6300 | |
| средний (С) ПВ=25% | 2000 | 4000 | 8000 | ||
| легкий (Л) ПВ=15% | 2500 | 5000 | 10000 | ||
| Допускаемая радиальная | входного | непрерывный (Н) ПВ=100% | 630 | 1250 | 2240 |
| тяжелый (Т) ПВ=40% | 710 | 1400 | 2500 | ||
| средний (С) ПВ=25% | 800 | 1600 | 2800 | ||
| легкий (Л) ПВ=15% | 900 | 1800 | 3150 | ||
| выходного | непрерывный (Н) ПВ=100% | 9000 | 12500 | 18000 | |
| тяжелый (Т) ПВ=40% | 10000 | 14000 | 20000 | ||
| средний (С) ПВ=25% | 11200 | 16000 | 22400 | ||
| легкий (Л) ПВ=15% | 12500 | 18000 | 25000 | ||
| КПД | 0,96 | ||||
| Масса, кг | с чугунным корпусом | 110 | 190 | 335 | |
| с алюминиевым корпусом | 64 | - | - | ||
Пример условного обозначения
Ц3У-160-80-12-У3:
Ц3У - тип редуктора;
160 - суммарное межосевое расстояние, мм;
80 - передаточное число;
12 - тип сборки;
У3 - климатическое исполнение.
