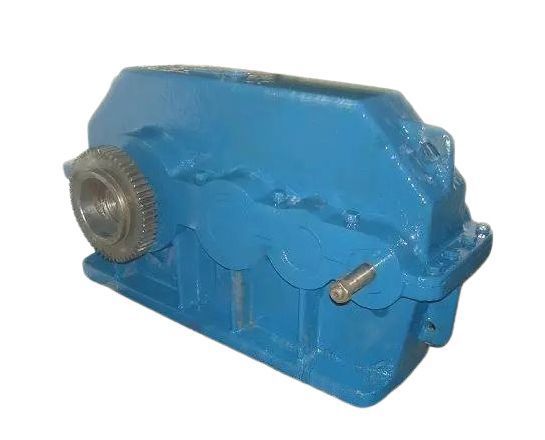

Редуктори типу Ц3У складання 31
Редуктори промислові з трьома ступенями та циліндричною системою зачеплення передач називаються перетворювачами серії Ц3У. Вони відносяться до універсальних механізмів, що дають можливість підключення відразу декількох двигунів або приладів контролю та вимірювання для оптимізації робочого процесу.
На наведеній нижче схемі, що відображає варіант складання 31, видно дві щільні риси - це умовне позначення вихідних кінців швидкохідного валу. Прямокутник позначає наявність одного кінця тихохідного валу для підключення механізму, що приймає перетворені величини.
Більший перелік продукції загального промислового призначення, а також спеціалізованої техніки та комплектуючого обладнання до них можна знайти на сайті виробника «Промпривод». У нас завжди хороші ціни та лояльна програма знижок для оптових клієнтів. Звертайтесь до наших менеджерів, щоб купити редуктори недорого та з можливістю їх доставки по всій Україні.
Умовне позначення варіанта складання 31

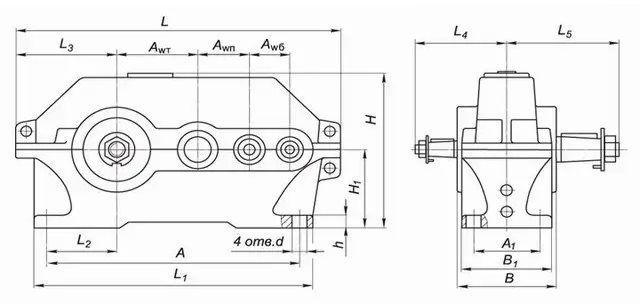

Конструкція редуктора Ц3У
Основні технічні характеристики
| Параметри | Типорозмір Ц3У | ||||
| редуктор Ц3У-160 | редуктор Ц3У-200 | редуктор Ц3У-250 | |||
| Номінальні передавальні числа | 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200 | 16; 20; 25; 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200 | |||
| Номінальний момент, що крутить, на вихідному | безперервний (Б) ПВ=100% | 1250 | 2500 | 5000 | |
| Номінальний крутний момент | важкий (В) ПВ=40% | 1600 | 3150 | 6300 | |
| середній (С) ПВ=25% | 2000 | 4000 | 8000 | ||
| легкий (Л) ПВ=15% | 2500 | 5000 | 10000 | ||
| Допустиме радіальне | вхідного | безперервний (Б) ПВ=100% | 630 | 1250 | 2240 |
| важкий (В) ПВ=40% | 710 | 1400 | 2500 | ||
| середній (С) ПВ=25% | 800 | 1600 | 2800 | ||
| легкий (Л) ПВ=15% | 900 | 1800 | 3150 | ||
| вихідного | безперервний (Б) ПВ=100% | 9000 | 12500 | 18000 | |
| важкий (В) ПВ=40% | 10000 | 14000 | 20000 | ||
| середній (С) ПВ=25% | 11200 | 16000 | 22400 | ||
| легкий (Л) ПВ=15% | 12500 | 18000 | 25000 | ||
| ККД | 0,96 | ||||
| Маса, кг | з чавунним корпусом | 110 | 190 | 335 | |
| з алюмінієвим корпусом | 64 | - | - | ||
Приклад умовного позначення
Ц3У-160-80-31-У2:
Ц3У – тип редуктора;
160 - сумарна міжосьова відстань, мм;
80 - передавальне число;
31 - тип складання;
У2 – кліматичне виконання.
