Вал редуктора: що це таке і яку функцію він виконує?
Вал - одна з основних частин будь-якого редуктора або мультиплікатора. Це найміцніший і найбільш навантажуваний елемент механізму. Саме він регулює кутову швидкість і одночасно передає крутний момент. Для виготовлення валів виробники найчастіше використовують посилену леговану сталь марки 40 Х. У конструкції деталі передбачені спеціальні пази для з'єднання з іншими деталями механізму.
Завдання вала редуктора
Вали редукторів призначені для виконання двох завдань:
- передача крутного моменту від джерела енергії (двигуна) до механізму, що приводиться;
- запуск елементів приводу.
Щоб виконувати покладені на нього функції, вал має перебувати в постійному русі, а також бути стійким до деформації. Перше завдання вирішує схема розміщення елемента - він пов'язаний із пусковим пристроєм. Стійкість до навантажень і деформації забезпечується завдяки грамотному підбору матеріалу для виготовлення деталі та її продуманій збірці.
У більшості випадків вали промислових редукторів виконані на прямій осі. Завдяки цьому забезпечується не тільки висока міцність деталей, а й підвищена стійкість до деформації, що подовжує термін служби механізму.
Класифікація валів
Вали промислових редукторів класифікуються за призначенням, способом виконання і формою. За першою ознакою виділяють такі види валів:
- провідні, швидкохідні або вхідні - у стандартних пристроях з'єднуються безпосередньо з приводом;
- ведені (тихохідні, вихідні) - працюють у зв'язці з приводом у мультиплікаторах, а в редукторах з'єднуються за допомогою муфти з приводним обладнанням;
- проміжні - забезпечують плавне регулювання швидкостей, збільшують передавальне число.

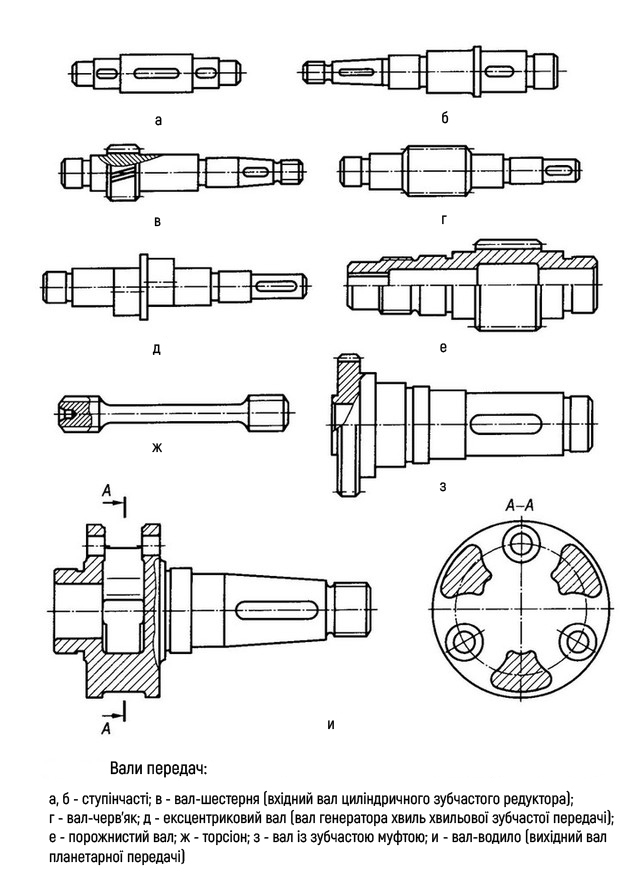

Форма валів може бути гладкою або ступеневою. Іноді використовуються суміщені деталі: вал-шестерня, вал-черв'як.
За способом виконання вали редуктора діляться на цільні та порожнисті. Порожнисті деталі менш міцні, зате завдяки їх використанню зменшується вага обладнання і скорочується кількість з'єднань.
Як розташовані вали редуктора?
Вали можуть бути горизонтальними або вертикальними. Завдяки використанню вертикальних деталей можна заощадити місце для горизонтального розміщення осі двигуна. Таке рішення часто використовується в черв'ячних і конічних редукторах.
Щодо осей один одного вали можуть розташовуватися паралельно, перехресно або під прямим кутом. Схема залежить від типу редуктора:
- циліндричний - вали розташовані паралельно;
- черв'ячний, черв'ячно-циліндричний - використовується розташування під прямим кутом;
- конічний, конічно-циліндричний - перехресне розташування валів.
Розташування вхідного і вихідного валів з одного боку є найкомпактнішим. Але така схема може використовуватися тільки в негабаритних перетворювачах.
