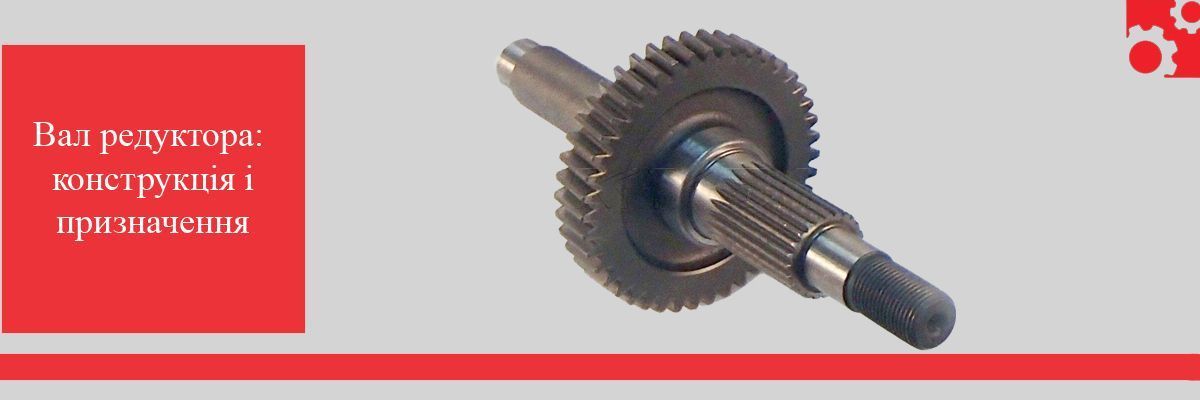

Вал редуктора: конструкция и назначение
Редуктор – устройство, главная задача которого заключается в увеличении крутящего момента и снижении количества оборотов двигателя. Основными техническими характеристиками данного приспособления являются: масса, межосевое расстояние, передаточное число, номинальный крутящий момент, КПД, вариант сборки. Редуктор состоит из множества запчастей. Отсутствие или неисправность хотя бы одной детали в механизме, неизбежно грозит скорой поломкой или вовсе не запуском преобразователя. В данной статье мы разберём, для чего нужен вал редуктора.
Вал – комплектующий элемент редуктора, который передаёт крутящий момент от двигателя на другие элементы устройства. Как правило, агрегат снабжается тремя валами: промежуточным, входным и выходным. В редких случаях можно встретить только сочетание входного и выходного вала, которые соединяются при помощи зубчатых шестерен. В корпус валы устанавливаются в специальные подшипниковые гнёзда, а на самих валах располагаются звёздочки и шестерни. Концы валов выполнены с коническими или шпоночными пазами. Входной вал соединяется с двигателем и перенимает его скорость и крутящий момент, в то время как выходной обеспечивает эти показатели для основного механизма.
Характеристика валов редукторов
Промежуточный вал используется для уменьшения частоты вращения, которое передаётся от двигателя, другими словами – увеличить передаточное число. Промежуточный вал всегда находится в корпусе редуктора, а форма и размер комплектующего зависят от габаритов устройства и его модели. Чтобы корректно подобрать вал для редуктора, нужно точно знать передаточное число, необходимое для стабильной и правильной работы оборудования. Наличие промежуточного вала, позволяет редуктору с более высокой точностью подобрать нужную рабочую частоту. Так же, бывают подвижные вспомогательные валы. С ними мы сталкиваемся каждый день, например, они установлены в коробке передач автомобиля. Посредством рычага, можно переключать передачу скорости, тем самым, точечно регулируя частоту вращения вала.
Входной вал в стандартных устройствах подключается напрямую к приводу. В качестве примера привода можно привести двигатель внутреннего сгорания, электрический движок ну или любое другое устройство, создающее крутящий момент. Соединение вала с приводом происходит при помощи муфт, которые позволяют избежать ударных нагрузок на механизм при его включении и отключении, а также предоставляют довольно надёжное зацепление. На ведущем валу располагаются специальные пазы, на которые крепятся шестерни и прочие детали посредством шпонок. Вал, как и остальные запчасти, могут быть разных размеров. Конструкционный элемент соединяется с электродвигателем и вращается с аналогичной частотой вместе с выходящим креплением привода. На подшипники, которые закрепляют вал в корпусе редуктора и обеспечивают плавность скольжения, оказывается самая большая нагрузка. Во избежание быстрого выхода из строя, эти подшипники необходимо регулярно смазывать.
Выходной вал отвечает за передачу пониженного крутящего момента механизму, который должен начать работу. Соединяется вал с редуктором при помощи муфт или, например, шкива. Свое применение выходной вал находит не только в редукторах, а и в смесителях, шнеках, конвейерах и прочих механизмах. Существует двухсторонний выходной вал, который способен приводить в движения сразу два редуктора расположенных на одном уровне. Использовать его следует в режиме равномерного распределения нагрузок. В противном случае, может нарушиться вся работа устройства, что приведёт к скорому выходу из строя оборудования. Во время работы редуктора нужно обратить внимание, чтобы не возникало ударов и биений, а также проследить, чтобы соединение выходного вала с остальными частями механизма было плотным и надёжным.
Классификация валов по форме и исполнению
Полый вал применяется в редукторах, где соединение с устройством выполняется посредством насадки редуктора непосредственно на сам вал, например, в червячных преобразователях. Как правило, такие редуктора имеют довольно компактные габариты и сравнительно малый вес. Во избежание поломки устройства привода, нагрузка на такой вал должна проходить равномерно.
Вал-шестерня можно считать сборной деталью, так как его конструкция состоит из двух элементов: шестерни и вала. Обычно, вал-шестерня является входным валом коническо-цилиндрического или просто цилиндрического редуктора. Изготавливаться комплектующее может как из нескольких заготовок, так и из одной. В первом случае, диаметр шестерни может иметь разные типоразмеры, в то время как во втором, доступно не больше двух параметров.
Вал с зубчатой полумуфтой необходим для соединения с внешним механизмом, на вал установлена зубчатая полумуфта. Чтобы установить данный вал, необходимо производить сборку редуктора в определённом порядке. Для начала, на вал надевается проходная боковая крышка, после, если понадобится, проставочное кольцо. Далее устанавливается обойма подшипника, затем напрессовывается сам подшипник. После всех махинаций, устанавливается шпонка и зубчатое колесо. Последним этапом является установка подшипника на сторону боковой глухой крышки.
Ступенчатый вал принято считать основным типом валов редукторов. Главное отличие представленного вала от остальных, наличие участков с разными диаметрами. На шейке вала располагаются резьба, шлицы, шпоночные канавки. Как правило, для изготовления ступенчатого вала используют горячекатаную сталь. Чтобы защитить приспособление от коррозии, его хромируют и подвергают обрезиниванию.
Эксцентриковый вал находит свое применение в планетарных преобразователях. Благодаря эксцентрику, установленному на валу, циклоидный диск перемещается по сложной траектории, тем самым поворачивая фланец выходного вала редуктора. На подобных валах устанавливаются игольчатые подшипники, на чью обойму непосредственно опираются циклоидные диски.
Торсион. Такой вал встречается довольно редко, а именно тогда, когда требуется при небольших габаритах редуктора передать большой крутящий момент. В поперечном сечении данный вал может быть квадратным, круглым и даже пластинчатым. Торсион изготавливается из сплава стали, обладающей большой выносливостью и упругостью, благодаря чему выдерживает длительные нагрузки без ухудшения своих технических свойств. Также, как и ступенчатый вал, для защиты от ржавчины, деталь покрывают прорезиненным покрытием или специальным антикоррозийным составом.
Техническое обслуживание валов редуктора
Прежде всего, нужно помнить, что к подбору вала для редуктора необходимо подходить с большой осторожностью, поскольку неправильный выбор может привести к поломке всего механизма. Лучшим решением будет предоставить подбор данной детали профессионалам, которые учтут тип редуктора, ваши пожелания и порекомендуют приобрести подходящий вал.
Перечень неисправностей, при которых в обязательном порядке следует заменить вал или произвести ремонтные работы:
- Поломка подшипника. Работа с повреждённым подшипником может привести к плачевным последствиям. В случае обнаружения сильного нагрева или высокого шума, необходимо заменить подшипник на новый.
- Неисправность входного или выходного вала, при которой невозможно соединение привода с преобразователем.
- Повреждение шестерней. В случае возникновения такой проблемы, нужно произвести осмотр поверхности редуктора на наличие дефектов в механизме и установить новую шестерню.
Информация касательно планового технического осмотра запчасти должна быть прописана в документации комплектующего. Ни в коем случае не стоит пренебрегать плановым ТО, так как такие проверки позволяют своевременно определить неисправность без последующих неприятных последствий.
